Praktikum Virtual Penentuan Asam Basa dengan Aplikasi Litmus Paper

Lakmus merupakan sebuah bahan berbahan dasar kertas yang memiliki tingkat sensibilitas tinggi terhadap kandungan asam basa suatu larutan. Perubahan warna kertas lakmus ini menunjukan suatu larutan bersifat asam basa atau netral. Ada 2 macam kertas yang digunakan dalam menentukan jenis kertas ini yakni litmus merah dan biru.

Definisi Aplikasi pH
Aplikasi pH paper ini berkonsep kuis dengan menyediakan pertanyaan mengenai jenis larutan berdasarkan perubahan warna pada kertas lakmus. Larutan tersebut dapat bersifat asam, basa atau netral dan dapat diketahui saat kertas dimasukan kedalam larutan tersebut seperti kondisi praktikum sebenarnya. Aplikasi ini menyediakan 2 jenis kertas lakmus yakni lakmus merah dan biru untuk menentukan jenis larutan.
C:\Users\kira yamato\Downloads\1.png
Gambar aplikasi Litmus Paper

Alat dan Bahan

  • Smartphone yang telah terinstal aplikasi Litmus Paper


Alamat Download aplikasi

Langkah Percobaan

  1. Celupkan kertas lakmus merah kedalam larutan yang tersedia
  2. Celupkan kertas lakmus biru kedalam larutan yang tersedia
  3. Perhatikan perubahan warna dari ke 2 kertas lakmus
  4. Pilih menu “ANSWER
  5. Pilih jawaban yang disediakan
C:\Users\kira yamato\Downloads\2.png
  1. Pilih Menu “SUBMIT” dan lihat jawaban sebenarnya beserta skornya
  2. C:\Users\kira yamato\Downloads\3.png
  3. kemudian Pilih “NEXT TASK” untuk menuju pertanyaan selanjutnya

logo

Praktikum Pengukuran Tingkat Asam Basa dengan Aplikasi pH Paper

Lakmus merupakan sebuah bahan berbahan dasar kertas yang memiliki tingkat sensibilitas tinggi terhadap kandungan asam basa suatu larutan. Perubahan warna kertas lakmus ini menunjukan tingkat keasaman dan ke basaan suatu larutan. Seperti yang di ketahui, sifat asam basa suatu larutan di mulai dari angka 1 hingga 14  dengan Ph netral ialah 7, asam 1- 6  dan basa 8 - 14.

Definisi Aplikasi pH
Aplikasi pH paper ini menyediakan 20 pertanyaan berkaitan dengan tingkat keasam basaan suatu larutan. Seperti halnya dengan menggunakan pH paper sebenarnya, aplikasi ini menggunakan virtual paper yang dicelupkan ke dalam larutan yang telah tersedia. Tingkat keasaman basaan larutan tersebut dapat diperoleh dengan membandingkan perubahan warna kertas lakmus dengan 14 parameter yang tersedia. kesamaan warna menunjukan tingkat keasam basaan larutan tersebut. Aplikasi ini akan sangat berguna untuk pengetahuan berkaitan dengan penggunaan kertas lakmus untuk menentukan tingkat keasam basaan suatu larutan.
C:\Users\kira yamato\Downloads\unnamed.png
Gambar aplikasi pH paper

Alat dan Bahan

  • Smartphone yang telah terinstal aplikasi pH paper


Alamat Download aplikasi


Langkah Percobaan

  1. Celupkan kertas lakmus kedalam larutan yang tersedia
  2. Perhatikan perubahan warna dari kertas lakmus
  3. Bandingkan dengan warna yang telah disediakan di bagian kanan

  1. Pilih menu “answer”
  2. Tuliskan jawaban di kolom yang disediakan
  3. Pilih Menu “Submit”
C:\Users\kira yamato\Downloads\unnamed1.png
  1. kemudian Pilih “Next task” untuk menuju pertanyaa selanjutnya
C:\Users\kira yamato\Downloads\unnamed4.png
logo

Praktikum Pengukuran Tegangan dengan Simulator Osiloskop

Osiloskop merupakan perangkat pengukuran yang biasa digunakan untuk melakukan pengukuran tegangan listrik. Berbeda dengan multimeter, keluaran dari osiloskop berupa gelombang sinusoidal , kotak atau gergaji.
Pada osiloskop terdapat 2 domain yakni waktu dan tegangan. Domain waktu merupakan pembacaan horizontal dari osiloskop. Sedangkan domain tegangan merupakan pembacaan vertical. Domain waktu nantinya berhubungan dengan pembacaan frekuensi dari osiloskop.  Frekuensi merupakan pembacaan gelombang yang dihasilkan selama 1 second dan dinyatakan dalam satuan umum Hertz.  Kemampuan setiap teleskop untuk mengukur frekuensi berbeda bergantung dengan tipe osiloskop. Domain tegeangan bekerja dengan amplitude. Amplitudo merupakan ukuran sinyal terhadap puncak gelombang. Amplitudo sering disebut tinggi gelombang. Pada osiloskop
Definisi aplikasi osiloskop
Aplikasi simulator osiloskop ini mengutamakan pembelajaran pembacaan dan penulisan data osiloskop. Hal ini dilakukan mengingat sangat sedikit pengguna osiloskop yang memahami tentang pembacaan osiloskop pada percobaan.
Untuk tampilan, silmulator ini memperlihatkan 5 console utama yakni layar pembacaan, pengaturan time / div dan pengaturan voltage / div. Pada bagian bawah layar diperlihatkan 2 tunning yang berfungsi sebagai sumber tegangan. Bagian kiri merupakan skala dari sumber tegangan dengan satuan 1 hingga 10 dan pada sebelah kanan merupakan pengali dengan rentang 100 hingga 105 dengan satuan f/Hz
Description: C:\Users\kira yamato\Downloads\Osi.jpg
Gambar osiloskop pada simulasi smartphone

Alat dan Bahan

  • Smartphone yang telah terinstal aplikasi Oscilloscope Simulator


Alamat Download aplikasi


Langkah Percobaan

  1. Putar pengaturan sumber tegangan pada skala 5

  2. Putar pengaturan pengali pada skala 103

  3. Atur time/ div hingga diperoleh gelombang dengan bentuk paling baik

  4. Atur  volt / div hingga diperoleh gelombang dengan bentuk paling baik

  5. Tuliskan hasil pembacaan pada table 1.

  6. Ulangi dengan variasi data sesuai dengan kebutuhan


Tabel hasil pengukuran osiloskop

No

Time/Div

Volt/Div

M

N

T

F

Volt

1








2








3








*jumlah pengambilan data bergantung kebutuhan



Pembacaan Tegangan Osiloskop

  1. Hitung jarak antara puncak bawah dan puncak atas pada skala vertical (Vpp)

  2. Perhatikan pengaturan volt/Div

  3. Kalikan hasil perhitungan jumlah kotak dengan volt/ div

V=NxVolt/Div

dimana

V = Tegangan keluaran;

Volt/div = Pembacaan di pengaturan

N = Jumlah kotak (Div).


Pembacaan Tegangan Maksimum Osiloskop

Vmax=0.5 X V


Pembacaan Tegangan Efektif Osiloskop

VEf=Vmax2


Periode dan frekuensi

T=MxTime/div  dan f=1/T

Dimana
M =Jumlah kotak horizontal yang dihitung (domain waktu)
logo

Aplikasi Kuis Spring Scale Pada Penentuan Massa Beban

Timbangan pegas merupakan salah satu insrumen pengukuran berat. Berbeda dengan timbangan konvensional yang benda pembanding , timbangan ini memanfaatkan regangan pegas untuk menunjukan berat dari suatu benda. Instrumen ini banyak digunakan sebagai alat pengukuran mengingat sistemnya yang sederhana yakni sebuah pegas yang diberi skala ukur dan bentuknya yang tidak terlalu besar.


Definisi aplikasi Spring Scale
Aplikasi ini ditujukan untuk melatih siswa untuk mengukur dan menghitung massa suatu benda yang telah diketahui beratnya melalui timbangan pegas. Aplikasi ini dibuat dalam model kuis yang menanyakan massa suatu benda.
Tampilan awal aplikasi ini menunjukan sebuah timbangan pegas dan sebuah benda yang akan diukur beratnya. Dibagian kiri atas menyediakan menu “ANSWER” yang digunakan untuk menjawab pertanyaan yang telah dituliskan dibawah. Bagian kanan atas menampilkan menu “NEXT” untuk menuju pertanyaan selanjutnya. Display ke 2 ialah tampilan jawaban dan penilaian yang menunjukan tingkat kebenaran dari jawaban
C:\Users\kira yamato\Downloads\unnamed.png  C:\Users\kira yamato\Downloads\unnamed.png
Gambar tampilan dari program Spring Scale

Alat dan Bahan

  • Smartphone yang telah terinstal aplikasi Spring Scale


Alamat Download aplikasi


Langkah Percobaan

  1. Jalankan aplikasi Spring Scale pada smartphone

  2. kaitkan beban pada pengait dibagian bawah timbangan

C:\Users\kira yamato\Downloads\unnamed.png
  1. Baca pengukuran pada skala

  2. Pilih menu “ANSWER” dan tuliskan jawaban pada tampilan jawaban Pilih menu “SUBMIT

C:\Users\kira yamato\Downloads\unnamed1.png
  1. Lihat hasil dari jawaban
C:\Users\kira yamato\Downloads\unnamed2.png
  1. Pilih “NEXT” untuk menuju pertanyaan selanjutnya
logo

Aplikasi Dial Caliper untuk Belajar Membaca Skala Caliper

Deskripsi

Dial caliper merupakan salah satu intrumen (alat) dengan memiliki tingkat ketelitian yang presisi (memiliki tingkat ketelitian 0,01” sampai dengan 6”) dan banyak  digunakan dalam dunia industri. Dial caliper dapat mengukur diameter luar maupun dalam, panjang, kedalaman, dan ketebalan suatu benda.

Tujuan

  1. Melatih siswa dalam membaca menggunakan alat ukur dial caliper .
  2. Melatih siswa dalam melakukan pengukuran (panjang, ketebalan, kedalaman diameter luar dan diameter luar).

Alat dan Bahan

  1. Smartphone yang telah terinstall Aplikasi Mikrometer.
  2. Dapat diunduh di googleplay ID com.priantos.dialcaliper

Tinjauan Pustaka

Jangka sorong dial merupkan alat ukur yang memiliki tingkat keelitian tinggi. Umumnya memiliki tingkat ketelitian 0,01” sampai dengan 6”. Jangka sorong dial terbagi menjadi dua bagian yakni, bagian diam dan bagian bergerak. Intrumen ini berfungsi untuk mengukur suatu benda dari sisi luar dengan cara diapit, sedangkan untuk mengukur kedalaman celah/lubang pada suatu benda dengan cara menancapkan bagian pengukur, dan untuk mengukur sisi dalam suatu benda yang biasanya  berupa lubang (pada pipa maupun lainnya) dengan cara diulurkan. Jangka sorong dial baiasanya digunakan oleh teknisi, saintis, dan mekanik untuk menganalisa, inspeksi, manufakturing, teknik mendesain, dll.

Gambar 1: Jangka Sorong Dial

Bagian-bagian jangka sorong dial:
  1. Bagian untuk mengukur diameter dalam dari suatu benda.
  2. Skala kecil dengan ketelitian 0,01”.
  3. Bagian dial dengan ketelitian 0,001”.
  4. Skala besar dengan ketelitian 0,1”.
  5. Objek yang akan diukur.
  6. Bagian untuk mengukur diameter luar dari suatu benda.
  7. Bagian untuk mengukur kedalaman suatu benda.

Langkah-langkah percobaan

  1. Buka aplikasi dial caliper (jangka sorong dial) yang sudah terinstall di smartphone. Jika belum bisa download di googleplay dengan ID di com.priantos.dialcaliper
  2. Kemudian arahkan objek yang akan diukur seperti yang terlihat pada gambar.

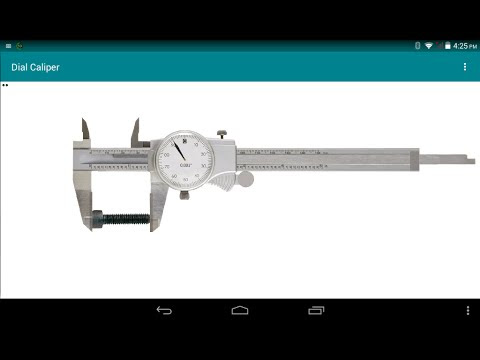

Gambar 2: Meletakkan objek
  1. Selanjutnya geser bagian rahang pada dial caliper (jangka sorong dial) kekiri hingga menyetuh bagian objek.
Gambar 3: Melakukan pengukuran pada objek
  1. Kemudian melakukan penjumlahan terhadap skala yang ditunjukan pada dial caliper (jangka sorong dial) yakni, skala besar + skala kecil + skala yang ditunjukan dial.
  2. Selanjutnya lakukan pengecekan dengan menekan tombol check dan menginput nilai yang dihasilkan.
Gambar 4: Menginput hasil perhitungan dengan mengeklik check
Gambar 5: Pengecekan terhadap kalkulasi yang telah dilakukan
